UJV55-320

Impressora UV LED de jacto de tinta de grande formato e alto rendimento

A novíssima impressora UV LED de jacto de tinta de grande formato da Mimaki, UJV55-320, oferece uma combinação única de saída super larga de alta qualidade, para a produção em volume de faixas publicitárias, gráficos para retalho, exposição e montras e outras aplicações similares até 3,2m de largura, com a versatilidade adicional de impressão simultânea em dois rolos.

High density print
Inline LED lightbox
Facilidade de impressão simultânea
em dois rolos
  • Impressão em formato super largo (até 3,2m)
  • Impressão de alta velocidade até 110m2/h
  • A recentemente desenvolvida tinta com cura UV de alto rendimento LUS-120, incluindo branco
  • Modo de impressão de alta densidade para aplicações com iluminação frontal e traseira
  • Inline LED Lightbox para inspeção da impressão retroiluminada
  • MAPS, MFD1, NCU & NRS para uma qualidade e rendimento de impressão ideais
  • Facilidade de impressão simultânea em dois rolos
  • Peso dos rolos de suportes até 100kg

Create…

Sinalização interior e exterior, Gráficos para Cartazes e Montras, Sinalização com Iluminação Frontal e Traseira, Pontos de venda nas lojas e muito mais…

Especificações da UJV55-320


Especificações

Cabeça Cabeça on-demand (4 cabeças de impressão / 2 matriz alternada)
Resolução de impressão



300dpi, 600dpi, 900dpi, e 1200dpi
Tamanho de gota Mínimo: 7pl   Máximo: 36pl
Gap cabeça (ajuste manual) 1.7mm / 1.9mm / 2.6mm / 3.3mm
Tinta Tipo Tinta UV LED LUS-120
Cor 4 – Cores (C, M, Y, K) / 7 – Cores (C, M, Y, K, Lc, Lm, W)
Embalagem Garrafa de tinta de 1 litro, a tinta pode ser preenchida até 3 litros por cada cor
Largura máxima de impressão



3,200mm
Tamanho máximo de media 3,250mm (Impressão de dois rolos: 1,524mm × 2)



Tamanho mínimo de media 210mm
Espessura de media 1.0mm ou menos
Diâmetro externo do rolo Grandes eixos de transmissão: Φ250mm ou < . Suportes de rolo de media pequenos: Φ180mm ou <
Peso do rolo Grandes eixos de transmissão: 100 kg ou <. Suportes de rolo de media pequenos: 25 kg ou <
Dimensões (W × D × H) 5,410mm × 995mm × 1,440mm
Dimensões de Transporte (W × D × H) 5,714mm × 1,136mm × 1,203mm
Peso da máquina 910kg
Fonte de alimentação AC 200 – 240V ± 10% 50/60 Hz ± 1 Hz, 18 A ou menos. * 100V Potência não disponível
Consumo de energia 4.3kVA ou menos
Local de instalação Temperatura 20 – 30 °C (68 – 86 °F)



Humidade relativa do ar 35 – 65%Rh (Sem condensação)



Precisão de temperatura 20 – 25 °C (68 – 77 °F)
Gradiente de temperatura Menos de ± 10 °C/h (± 18 °F/h)
0.15mg/m3 (Equivalente aos níveis standard )



Consumíveis

Item Cor Item No. Observações
Tinta UV LED LUS-120



Cyan LUS12-C-BA-1 1L garrafa
Magenta LUS12-M-BA-1
Yellow LUS12-Y-BA-1
Black LUS12-K-BA-1
Light Cyan LUS12-LC-BA-1
Light Magenta LUS12-LM-BA-1
White LUS12-W-BA-1
Flushing Liquid FL007-Z-BA-1-KA










All UJV55-320 inks are GREENGUARD Gold certified.



Características da UJV55-320

UJV55-320_key-visual-twin_178x130Impressão eficiente e versátil simultaneamente em dois rolos

Aproveitando a largura de impressão de 3,200mm, os dois rolos do suporte podem ser montados para impressão simultânea. Podem ser impressos diferentes trabalhos de impressão (ou o mesmo) em dois rolos separados. O utilizador pode selecionar a largura preferida separadamente para cada rolo, dentro de um intervalo específico (210 a 1,524mm).


Prevenção de problemas com a qualidade de impressão – NCU*

NUC imageA UJV55-320 está equipada com a NCU automática original da Mimaki. Os injetores entupidos são automaticamente detetados e limpos pela NCU. Se o entupimento não ficar resolvido através da limpeza, a UJV55-320 aciona automaticamente a função de recuperação de injetores NRS e retoma a impressão. Estas funções reduzem significativamente o desperdício de impressão causado por injetores entupidos durante uma impressão contínua.

* NCU: Nozzle Check Unit

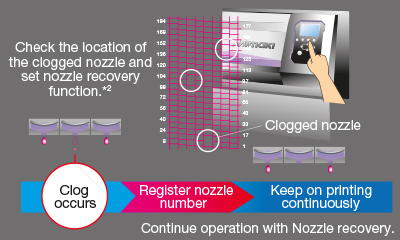

Manutenção de produtividade – NRS* NRS image

O NRS substitui injetores avariados por injetores não avariados até à chegada do técnico. Esta característica permite operações de impressão ininterruptas e produtividade contínua.

* NRS: Nozzle Recovery System * 10 nozzles per nozzle row can be registered.

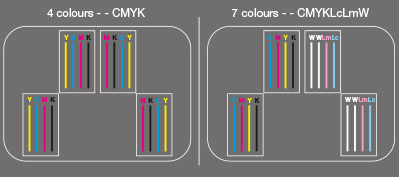

Qualidade de impressãoPrinthead configuration 4-7

CONFIGURAÇÃO MELHORADA DA CABEÇA DE IMPRESSÃO
Conguração da cabeça: Quatro cabeças de impressão dispostas alternadamente. 1 cabeça: 1.280 injetores (320 injetores X 4 linhas) 4 cabeças: total 5.120 injetores.





IMPRESSÃO PERFEITA

without waveform vs. with waveformTecnologia de Controlo da Forma da Onda
Assegura uma resolução de impressão de alta qualidade, injetando gotas de tinta em linhas direitas com pontos redondos quase perfeitos, efetuando letras, linhas e bordas claras e nítidas.

Figure A. Sem controlo da forma da onda
Gotículas de tinta injetadas na forma de círculos deformados

Figure B. Com controlo da forma da onda
Gotículas de tinta injetadas na forma de círculos quase perfeitos

Tecnologia superior de jacto de tinta
Oferece uma impressão de alta densidade através da remoção de espaços entre os pontos.

MAPS (Mimaki Advanced Pass System)Banding reduction
Reduz o efeito de banda através da dispersão das gotas de tinta entre passagens.








Velocidade de impressão

Velocidade de impressão (Impressão a branco)

  • Em modo de impressão 1200x1200dpi, a largura máx. de impressão é de 2,7m.
  • Velocidade estimada para impressão em suportes com 3,2m de largura.
  • Se a impressão for efetuada em suportes com 1,5m de largura, a velocidade de impressão é metade.

Velocidade de impressão (4-Cores)

  • Velocidade estimada para impressão em suportes com 3,2m de largura.
  • Se a impressão for efetuada em suportes com 1,5m de largura, a velocidade de impressão é metade.

Velocidade de impressão (7-Cores)

  • No modo de impressão 1200x1200dpi, a largura máxima de impressão é de 2,7m.
  • Velocidade estimada para impressão em suportes com 3,2m de largura.
  • Se a impressão for efetuada em suportes com 1,5m de largura, a velocidade de impressão é metade

Click on the image for details.


DESEMPENHO MELHORADO PARA APLICAÇÕES DE IMPRESSÃO RETROILUMINADAS

MELHORAMENTO DA IMPRESSÃO A TINTA BRANCA
A impressão em suportes transparentes torna-se possível através da aplicação de tinta branca como sub- ou sobre-camada.

Impressão Dia e Noite em Materiais Retroiluminados
Image 1: 3 camadas de Cor – Branco – Cor
A impressão de uma camada branca entre as camadas coloridas assegura um resultado consistente, quer iluminado, quer não.

Image 2: 2 camadas Cor – Cor
Se forem aplicadas apenas duas camadas de tinta colorida, a imagem resultante é demasiado escura quando vista à luz do dia.

Legenda images 1 and 2:
A1: Colour Ink, A2: White Ink, A3: Colour ink 2 layers, B: Transmitted lights, C: Media, D: Lights, E: Light Source
day&night printing_w
Tecnologia de circulação da tinta branca MCT (Mimaki Circulation Technology)
Ao fazer circular periodicamente a tinta branca em linha do tanque à cabeça, evita-se o depósito de pigmento. A MCT garante uma produção estável e a redução da descarga e desperdício de tinta.

White ink Circulation technology graphic
INLINE LED LIGHTBOX PARA INSPECÇÃO DA IMPRESSÃO RETROILUMINADA
Efetuando correções durante a impressão, a iluminação LED traseira ilumina os suportes impressos imediatamente após a impressão, reproduzindo uma aplicação de sinalização retroiluminada e assegurando uma imediata inspeção da qualidade.

  • Não é necessário parar a impressora para verificar.
  • Luzes LED colocadas no espaço posterior à mesa de impressão permitem a correção imediata se ocorrer algum erro.
  • Poupa tempo, tinta e suportes.
  • Temperatura da cor: 7.000 Kelvin
  • Luminosidade facilmente ajustável.
  • As luzes LED podem ser removidas da impressora.

ALTO RENDIMENTO ‘BLOCKOUT’ PARA SINALIZAÇÃO RETROILUMINADA
Uma característica chave da tinta com cura UV é a espessura da camada de tinta no suporte, que permite um rendimento ‘blockout’ muito maior do que os outros métodos de impressão. Isto é particularmente benéfico em aplicações de sinalização retroiluminada onde a capacidade de bloquear a retroiluminação em certas áreas melhora o rendimento e a dinâmica geral da cor iluminada.


O sofisticado software RIP maximiza o desempenho da UJV55-320

Rasterlink 6 Software
Rasterlink-6
Nova técnica de processamento de imagem reduz os saltos de tonalidade e a impressão irregular a cores
Mimaki Fine Diffusion 1 (MFD1) foi recentemente adicionado ao pacote de software RasterLink6 RI. MFD1 reduz o ruído que é gerado nos dados da imagem durante o respetivo processamento e
permite a produção de melhores resultados de impressão sem saltos ou cores irregulares.











All UJV55-320 inks are GREENGUARD Gold certified.
