CF2 Series Mesas de corte precisas e fiáveis

Mimaki CF2 printer

A Serie CF2 corta uma vasta gama de materiais usando uma variedade de cabeças e lâminas. As cabeças podem ser equipadas com corte tangencial, corte recíproco, bitola de marcação. corte giratório, dependendo do material que precisa de ser cortado. Estão disponíveis duas dimensões: CF2-0912 (176 x 160 cm) e CF2-1218 (236 x 190 cm).

CF2 Series proporciona •••

  • Duas cabeças de corte estão disponíveis para um vasto leque de lâminas para escolher
  • Corte contorno preciso com o sensor fotográfico patenteado da Mimaki
  • Meio corte; ajustando a profundidade da lâmina de corte, pode como exemplo fazer meio corte em material composto e laminado
  • Secção de vácuo para segurar o material
  • Solução ideal de impressão e corte com a impressora de cura UV LED UJV-160


Aplicações

Aplicações da serie cf2

A CF2 Series é muito apropriada para cortar placas de sinalização em combinação com a impressora UV híbrida UJV-160 . É ainda adequada para cortar embalagens de cartão e outros tipos de aplicações industriais como sejam juntas.

Exemplos de aplicações:

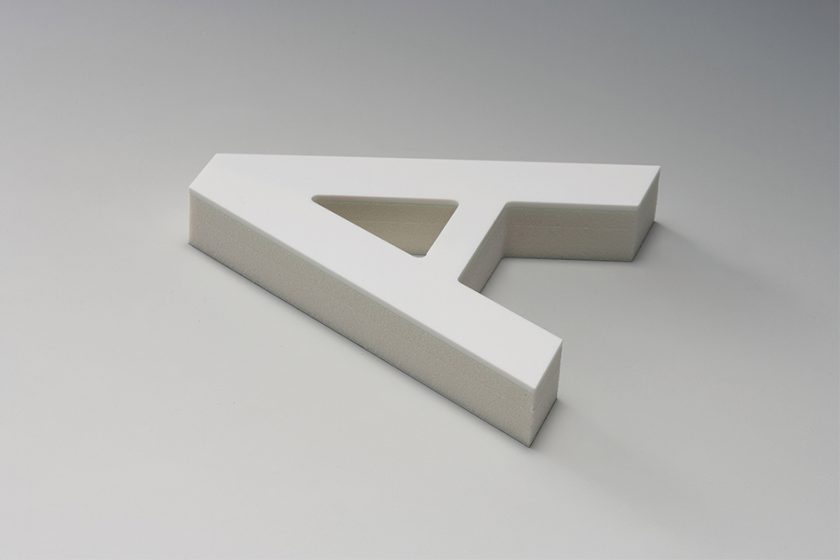

  • Logos 3D
  • Botões
  • Acessórios de moda (cintos)
  • Cartões de identificação

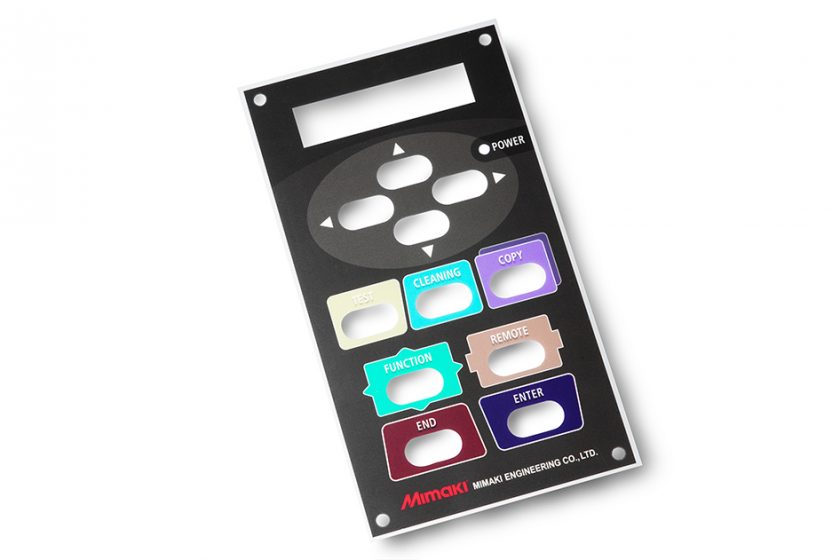

  • Painéis de operação
  • Juntas de entre as peças das máquinas
  • Material de embalagem
  • Expositores POS
  • Placas de circuitos impressas

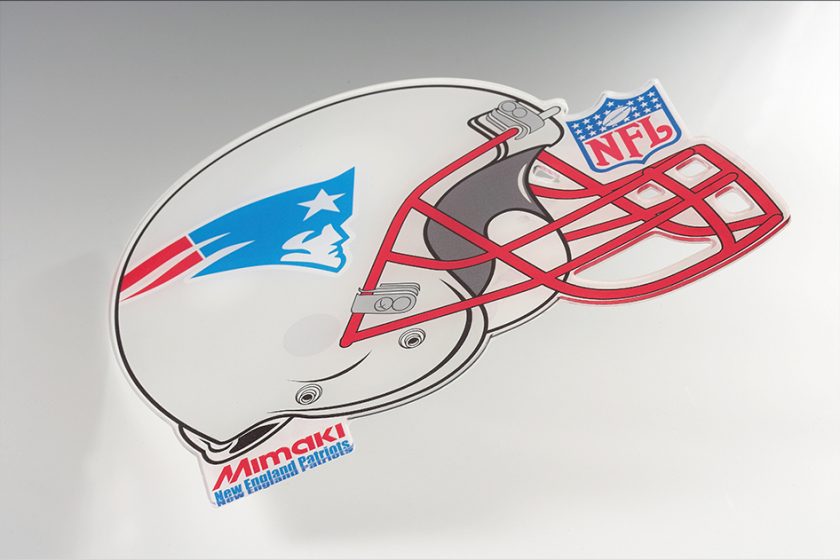

  • Sinalização e material de exposição
  • Brinquedos

Materiais de corte adequados

(Depende da cabeça e do tipo de lâmina)

  • Channel board
  • Cartão revestido para embalagem
  • Cartão canelado (Canelado E a A)
  • Folha de borracha industrial (max. 3 mm)
  • Paste board
  • Pattern happort
  • Cartão plástico ondulado
  • Folha reflectora
  • Borracha tofão de areia
  • Placa de estireno
  • Teflon (1-5 mm)
  • Vinil
  • Cloreto de vinil colorido
  • Folha de cloreto de vinil para placa

Como os materiais podem mudar de marca, a sua aplicabilidade deve ser testada.


Especificações

Especificações de CF2 Series

CABEÇA FERRAMENTA PRESSÃO
Configurações da cabeça TD A Caneta / Corte giratório 20 – 400g
Corte tangencial 300 – 1,500g
Medidor de marcação em rolo 1,000 – 5,000g
RC A Corte recíproco 1,500g fixed
B Corte tangencial 500 – 1,500g
C Corte tangencial de alta pressão/ Medidor de marcação em rolo 1,000 – 5,000g
Área efectiva de corte CF2-0912: 117 x 90 cm
CF2-1218: 177 x 120 cm
Monotorização X, Y, Z, Ø axes DC servo
Velocidade máxima 50 cm/s
Precisão de repetibilidade Plus minus 0.1 mm
Profundidade máxima de corte TD 1 cm
RC 2 cm
Fixação do material Mesa com sistema de vácuo e função ventilador
Interface RS-232C
Consumo de energia Unidade principal inferior a 300 VA,
Ventilador:indicado separadamente
Dimensões (L x P x A) CF2-0912: 176 x 160 x 110 cm
CF2-1218: 236 x 190 x 110 cm
Peso CF2-0912: 140 kg
CF2-1218: 180 kg


Características

Características de CF2 Series

Cabeça tangencial de cabeça RC

As duas cabeças disponíveis para CF2 Serie (TD e RC) podem ser equipadas com diferentes tipos de lâminas dependendo do material a ser cortado. Qualquer lâmina adequada e disponível no mercado pode ser usada.

Corte tangencial
O corte tangencial conduz a lâmina enquanto corta. O motor de controlo da lâmina sobe e roda recomeçando cada corte com o mesmo ângulo. Quer o meio corte quer o corte total são possíveis. O corte tangencial permite o corte de materiais até 1 cm de espessura. Uma variedade de materiais, desde os mais macios aos mais rígidos podem ser cortados.

Corte recíproco
O corte recíproco é um sistema que é caracterizado pelo movimento ascendente e descendente da lâmina de corte (1.000 vezes por minuto), além do corte tangencial. O corte recíproco é especialmente designado para cortar cartão canelado, papelão e material de espuma até 2 cm de espessura.

Composição cabeça


Sensor fotográfico da Mimaki

O Patenteado sensor fotográfico colorido lê as miras impressas no material permitindo o corte exacto de formas complexas. Maior precisão é obtida pela correcção automática do alinhamento e da distância entre os dados para o corte e o output. Os ponteiros de luz podem ainda ser usados para posicionar o material na mesa com precisão.


Outras funções úteis

Ajustar a profundidade da lâmina de corte permitirá ao utilizar o corte de material laminado. O corte traseiro e o corte repetido são possíveis com CF2 Series. Outras importantes características são a correcção de pontos iniciais e finais, assim como correcção da pressão, para garantir o corte completo e a correcção em círculo, para o corte perfeito de formas circulares.


Software fácil de usar

A CF2 Series, vem com o Software FineCut7 compatível com Adobe Illustrator e Corel para Windows XP e Vista.

Transferências

Transferências da CF2 Series

Por favor, descarregue o folheto da Mimaki CF2 Series, abaixo
