CG-SR III Series

Extrema Velocidade de Corte em Curva

Com uma série de melhorias técnicas sobre cortadoras anteriores, a nova gama de plotters de corte CG-SR III da Mimaki apresenta desde um modelo de mesa de 60 cm de largura até uma unidade de produção profissional de 137 cm de largura. Todas com a capacidade de cortar uma ampla gama de substratos e aplicações a velocidades mais altas que nunca. Ao oferecer uma solução prática e de baixo custo para todas as necessidades de sinalização e elementos gráficos, o maior retorno possível do seu investimento está assegurado.

3 diferentes larguras de corte
disponíveis
Corte do contorno rápido
e preciso
Velocidade de corte até 70 cm/s
  • Maior formato de corte para uso profissional
  • Valor impressionante e desempenho altamente competitivo
  • 3 diferentes larguras de corte disponíveis (606/1070/1370 mm)
  • Velocidade de corte até 70 cm/s
  • Corte do contorno rápido e preciso
  • Pressão de corte até 500g, o melhor da sua classe
  • Função de meio corte mantém a imagem no lugar após o corte para autocolantes e decalques perfeitos

Create…

Autocolantes, etiquetas, decalques, Gráficos e Sinalética, com o benefício adicional das funções de “meio corte” e “sobre corte”. Para além das linhas de dobragem para aplicações PoP fazendo com que os artigos acabados sejam mais fácil de aplicar e com aspeto mais profissional…

Materiais de corte

Vinil colorido, PET transparente, papel transfer, flock, borracha.

Especificações da Serie CG SR III


Item

CG-60SRIII

CG-100SRIII

CG-130SRIII

Largura de material aceitável

90~740 mm

90~1,250 mm

90~1,550 mm

Área efetiva de corte

606 mm

1,070 mm

1.370 mm

Velocidade máxima

corte: 70 cm/s, movimento: 100 cm/s

Intervalo de ajuste de velocidade

1 – 10 cm/s (passo de ajuste 1 cm/s), 1 – 70 cm/s (passo de ajuste 5 cm/s)

Resolução mecânica

direção X: 2.5 μm ˎ direção Y: 5 μm

Resolução de comandos

25 μm ou 10μm (MGL-IIc) / 100 μm, 50 μm (MGL-Ic1)

Repetibilidade *1

± 0.2 mm / 2 M

Repetibilidade efetiva *2

586 mm × 2 M

1,050 mm × 2M

1.350 mm × 2M

Pressão máxima

500g

Intervalo de pressão Lâmina

10 – 20 g(passo 2 g), 20 – 100 g(passo 5 g), 100 – 500g(passo 10 g)

Caneta

10 – 20 g(passo 2 g), 20 – 100 g(passo 5 g), 100 – 150g(passo 10 g)

Material aceitável*2

Viníl, Fluorescente, Reflectivo, Borracha

Ferramenta aceitável*3

Lâmina, Caneta

Tipo de comando

MGL-IIC / MGL-Ic1

Interface

USB2.0ˎRS-232CˎEthernet

Tamanho do buffer receptor

27 MB Standard (ao ordenar, 17 MB)

Ambiente operacional

5 – 35 ºC, 35 – 75 %(Rh), não-condensação

Requisito de energia

AC 100 V – 240 V, 145 VA ou inferior

Dimensões (L x P x A)

1,030 × 430 × 335 mm

(1,030 × 430 × 1,185 mm)*4

1,530 × 580 × 1,150 mm

1,830 × 580 × 1,150 mm

Peso

24kg

41kg

46kg

Stand

Opcional

Standard

Standard

Características da Serie CG-SR III

Detecção contínua de marcas de registroMimaki register mark detection

Para o corte preciso do contorno das imagens impressas, como autocolantes, o sensor óptico detecta as marcas de registro que são impressas no material. Ao reconhecer essas marcas, a distância até a imagem é calculada com precisão.

Ao detectar continuamente um máximo de quatro marcas de registro, imagens aninhadas em ambas direções dos eixos X e Y podem ser cortadas alinhando cada imagem automaticamente. A detecção de uma marca de registro é suficiente quando se utiliza o software Mimaki’s FineCut.


Inovadora função de meio corte Mimaki

Mimaki Half cut technology
A = Corte total B = Meio corte

A função original meio corte da Mimaki produz uma série de cortes e meios cortes deixando alguns pontos de conexão que mantém a imagem no lugar. Quando o trabalho está terminado o autocolante/imagem pode ser retirado facilmente ou a folha ou rolo completo pode ser enviado para o cliente. Em diversos materiais sem folha de suporte também é possível usar a função meio corte.

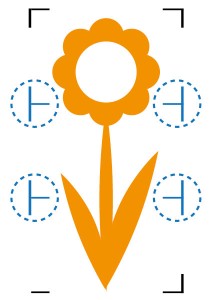

Função de correção do segmento

Mimaki Segment correction function
Marcas de corte intermédias podem ser feita pelo Finecut

Esta função deteta marcas de corte intermédias, permitindo correções de quatro pontos para cada segmento. Esta facilidade garante corte do contorno preciso em impressões de maior comprimento, mesmo se a imagem fica distorcida.











Capacidade de monitorização remotaMimaki_error_occurence

Máquinas usam uma função de notificação de eventos para enviar informações para endereços de e-mail pré-definidos sobre a conclusão da tarefa de corte ou erros na produção, permitindo assim a operação autónoma e melhorar a produtividade.
